FLIP FLOP

MATERIALES:

Baquelita 10 x 10

Ácido (cloruro férrico)

Pinta uñas

Papel carbón

Porta pila 9v

Pila de 9v

Regla, lápiz, borrador

COMPONENTES:

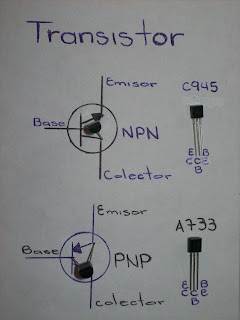

Transistores:

Q1 y Q2: A733

Q3 y Q4: C945

Condensadores:

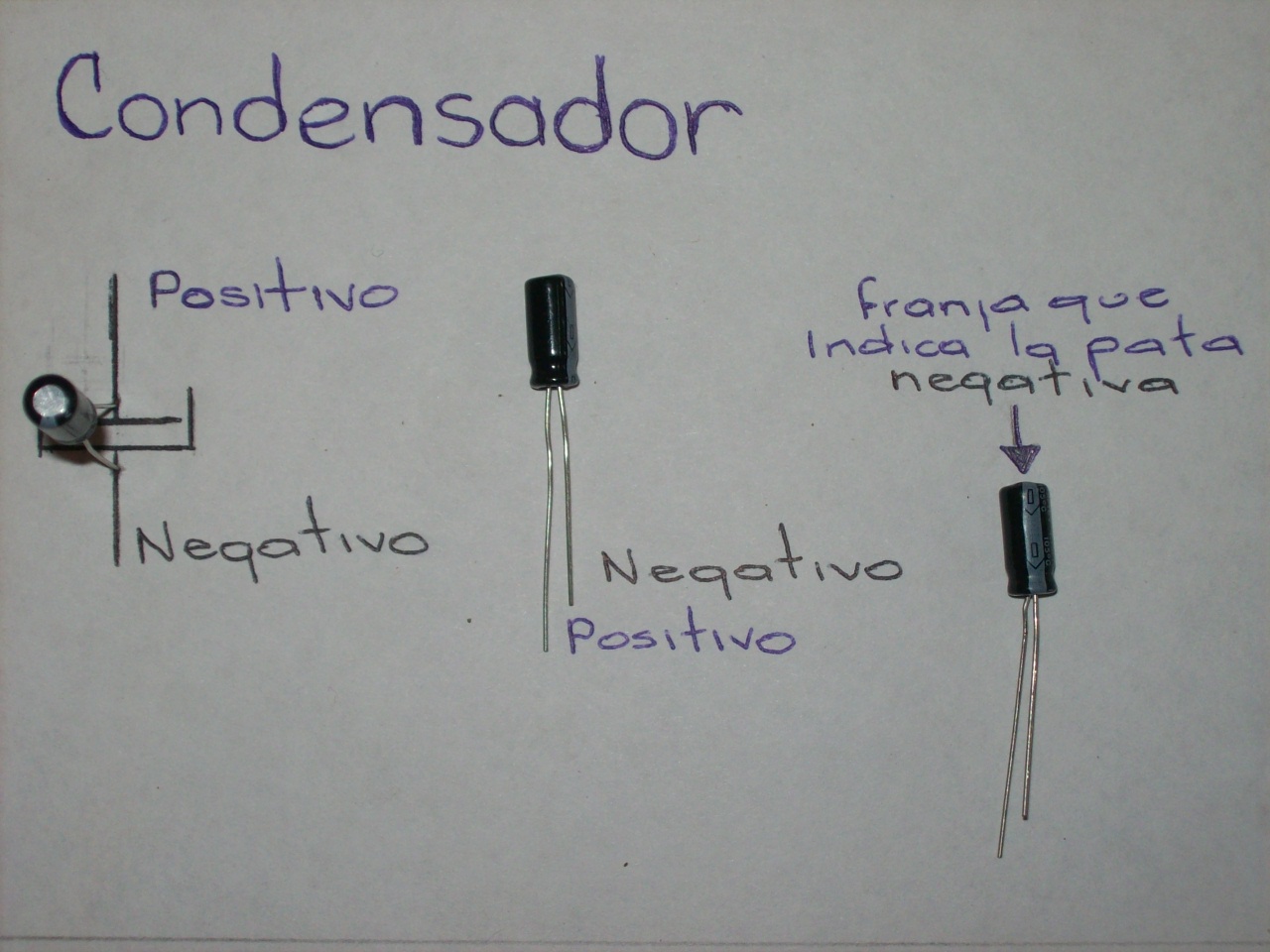

C1 y C2: 4.7mF/16v

Resistencias:

R1 y R2: 220Ω 1/2w

R3 y R4: 100k 1/2w

LED:

D1 y D2: 2

HERRAMIENTAS

Cautín

Soldadura de estaño

Soldapull

Pinza cortafrío

Taladro casero

Lija

Serrucho

PROCEDIMIENTO

PASO 1

Tomas la baquelita la mides a la medida del plano impreso, no es la mayor cosa, este plano es pequeño, cuando le hallas trazado las líneas de las medidas del plano impreso la cortas con el serrucho (para cortarla, el serrucho lo pones acostado para que no se reviente la baquelita). Cuando hayas cortado el pedazo, lijas la baquelita por el lado del cobre hasta que quede brillante, después de lijar la pones a un lado sin tocarla con las manos.

PASO 2

Se diseña el plano pictórico siguiendo el esquemático que es este

Para que no te compliques realizando el plano pictórico aquí está el plano pictórico:

El reverso es el que se pinta en el lado del cobre.

Imprimes el plano debe ser el reverso, lo pintas, para pintarlo tomas la baquelita que vas a utilizar, pones el papel carbón encima de la baquelita (en el cobre) después el plano encima del papel carbón, repasas el plano todo, retiras los papeles y quedara el plano dibujado en la baquelita, lo pintas con el pinta uñas (te recomiendo que utilices el lápiz para pintar porque los caminos son delgados y pueden hacer contacto y no funcionaría)

PASO 3

Después de haber pintado los caminos esperas que se sequen, vas preparando el acido en un tarro pequeño, pones poquita agua y diluyes el acido en el agua, después mueves el tarro para que el acido no se pegue en el tarro. Metes la baquelita en el tarro y la mueves hasta que quite el cobre menos el pintado, después se lava y se seca.

PASO 4

Después de realizado el paso anterior marcas los puntos que se van a perforar con un clavo y le das un martillazo, después de esto utilizas el taladro casero y perforas todos los puntos, después retiras el pinta uñas con quita esmalte.

PASO 5

En este paso soldaremos los componentes en la baquelita. Primero acomodas los componentes como esta en el plano pictórico. También sigues este cuadro:



Cuando los hallas acomodado los quitas y sueldas uno por uno con el cautín, después de soldados retiras las patas con la pinza cortafrío y pegas el porta pila (rojo = positivo, negro = negativo) en la baquelita y lo sueldas también, después miras que no hagan contacto los puntos de soldadura con otros, para eso puedes utilizar una cuchilla y pasarla por donde veas que hace contacto, ya hecho eso colocar la pila en el porta pila, debe funcionar así:

Un foco prende y el otro apaga. Si no hace así debe ser que hacen contacto las pistas con los puntos de soldadura, entonces debes pasar la cuchilla de nuevo hasta que funcione.
